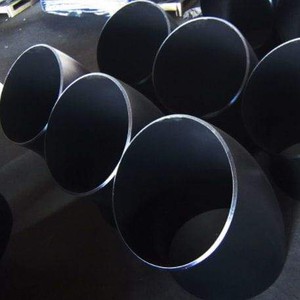

LR 45 Deg Seamless Elbow、ASME B16.9、A234 WPB、A420 WPL6

説明

A ‌45度の長い半径の肘pipe直径の1.5倍以上の曲げ半径を備えたパイプフィッティングを指します。この設計により、液体は方向をより徐々に変化させることができ、それによりパイピングシステムへの衝撃と摩耗が減少します。

仕様

製品アイテム：LR Seamless 45 Deg。肘
標準：ASME B16.9
材料：ASTM A234 WPB、ASTM A420 WPL6
厚さ：sch std - sch xxs
サイズ：DN15-DN600、1/2-24インチ
エンド接続：BWエンド

‌長い半径と短い半径の肘の違い‌

肘は、曲率半径に基づいて分類され、‌に分かれています。長い半径の肘そして短い半径の肘‌:

‌長い半径の肘‌：曲率半径は、パイプの外径の1.5倍（r =1.5 d）に等しくなります。

‌短い半径の肘‌：曲率半径は、パイプの外径（r=d）に等しくなります。
（ここでは、dは肘の直径を表し、Rは曲率半径を示します。）

重要な違い：

‌長さの比較‌:

長い半径の肘は、0.5dNの短い半径の肘よりも本質的に長いです。

例：aの場合dn 200 90度肘and、短い半径中心の高さは203mm、長い半径バージョンは305mmです。

‌パフォーマンス特性‌:

‌摩耗と腐食‌：長い半径の肘を展示します低い摩耗と腐食smoothored液体遷移による。

‌流れ抵抗‌：それらは‌を生成します抵抗が少ない‌、それらを高-圧力または高-速度アプリケーションに対して優れたものにします。固体輸送パイプラインには、さらに大きな半径が必要になる場合があります。

‌アプリケーションシナリオ‌:

‌長い半径‌：‌で望ましい高-圧力システム、腐食性環境、または最小限の流れの破壊が重要である場合‌.

‌短い半径‌：で使用されます低-圧力流体システムまたはSpace -制約付きインストールand長さの制限が適用される場所。

‌結論‌

‌の2つのヒンジの選択圧力条件、流速、および空間的制約and、長い半径の肘を備えて、要求の厳しいシナリオで耐久性と効率が向上します。
